La struttura del telaio della macchina utensile è saldata da una piastra di acciaio di alta qualità e da un tubo di acciaio, che sono stati lavorati con un sistema di rilievo da sollecitazione vibratoria e con una lavorazione di precisione con una fresatrice CNC.La struttura completa è caratterizzata da un'eccellente resistenza alla scossa e rigidità, stabilità in corsa ad alta velocità e taglio ad alta precisione.
 |

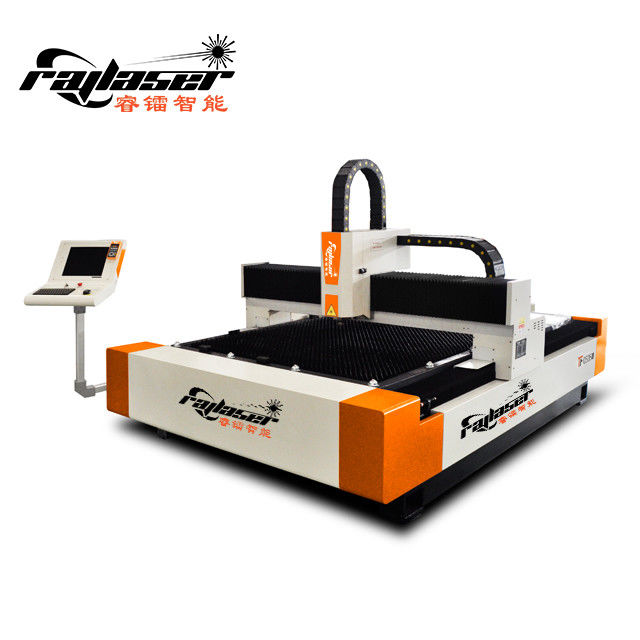

1500*3000 mm HIWIN 3 assi Configurazione Fibra Laser Cutting Machine con 3000W di uscita
Dettagli:
| Luogo di origine: | Shanghai, Cina (continente) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $5,600.00/sets 1-2 sets |
| Imballaggi particolari: | Confezione in legno adatta al trasporto marittimo |
| Capacità di alimentazione: | 35 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Applicazione: | Taglio laser | Materiale applicabile: | Metalli |
|---|---|---|---|
| Condizione: | Nuovo | Tipo di laser: | Laser a fibra |
| Zona di taglio: | 1500 mm*3000 mm | Velocità di taglio: | 0-800000mm/min |
| Formato grafico supportato: | AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP | Spessore di taglio: | 0-30 mm |
| CNC o no: | - Sì, sì. | Modalità di raffreddamento: | raffreddamento ad acqua |
| Software di controllo: | Cypcut | Marca della sorgente laser: | RAYCUS |
| Marca della testa laser: | Strumenti a raggi | Marca del servomotore: | Yaskawa |
| Marchio di rotaia guida: | HIWIN | Peso (kg): | 3500 kg |
| Punti chiave di vendita: | Alta precisione | Marca della lente ottica: | Lunghezza d'onda |
| Garanzia: | 2 anni | Industria applicabile: | Negozi di abbigliamento, di materiali da costruzione, di fabbrica, di riparazione di macchinari, di |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore, cambio |
| Modalità di funzionamento: | onda continua | Configurazione: | 3 assi |
| Prodotti manipolati: | Fogli metallici | Caratteristica: | a raffreddamento ad acqua |
Descrizione di prodotto
Descrizione dei prodotti
La nostra macchina laser
TF-3015E CNC macchina di taglio laser a fibra ottica è un set completo di attrezzature di taglio laser.sistema di acqua e aria e sistema di ventilazione e così via. L'intera macchina utensile è fissata dal pezzo da lavorare, e la struttura mobile del portiere è una macchina di taglio laser CNC con due assi di collegamento e tre assi di controllo.Collegamento dell'asse Y per ottenere l'alimentazione del piano di taglioL'asse X e l'asse Y utilizzano un servomotore CA per azionare l'alimentazione del rack e del rack, l'asse X è un doppio portello; l'asse Z è un servomotore CA per azionare l'alimentazione della vite a sfera.Testa di taglio laserIl sistema di controllo numerico utilizza il sistema di controllo numerico laser di marca tedesca per scopi speciali,Dispone del software di controllo di taglio specializzato e del software di programmazione ausiliario.
TF-3015E macchina di taglio laser a fibra CNC per il taglio di acciaio inossidabile, acciaio al carbonio, acciaio galvanizzato, alluminio, titanio e altri materiali metallici.
TF-3015E macchina di taglio laser a fibra CNC per il taglio di acciaio inossidabile, acciaio al carbonio, acciaio galvanizzato, alluminio, titanio e altri materiali metallici.
Parametri del prodotto
- No, no, no, no. | Descrizione | Marchio |
1 | Fibra laser | MAX/RAYCUS |
2 | Testa di taglio laser | Raitools/OSPRI |
3 | Corpo della macchina utensile | Beverley. |
4 | Casella degli ingranaggi | Motore riduttore/APEX |
5 | Servomotore e driver a corrente alternata | YASKAWA |
6 | Armature e scaffalature per l'asse X | YYC |
7 | Armature e scaffalature per l'asse Y | YYC |
8 | Asse Z: canna a vite | TBI |
9 | Ferrovie lineari | I.I.V.I. |
10 | Sistema pneumatico | SMC |
11 | Macchina di raffreddamento ad acqua | HANLI/S&A |
12 | Componenti elettrici | Schneider |
13 | Controller CNC | Cypcut |
14 | Software CAD/CAM Nest | Cypcut |
15 | Apparecchi elettrici | Beverley. |
16 | Ventilatore di scarico di fumo | Beverley. |
17 | Bottile di scarti | Beverley. |
Dettagli Immagini

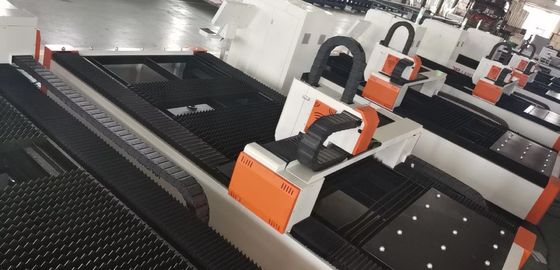

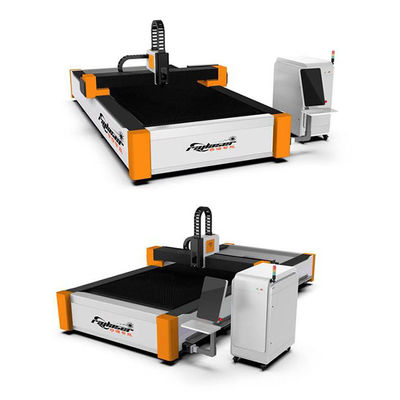

Struttura della macchina
Controller CNC
Il sistema di taglio laser è un sistema di controllo a circuito aperto completo appositamente lanciato per l'industria della lavorazione dei tubi.supporta e fornisce debugging, personalizzato, automatizzato,
e soluzioni di informazione, può realizzare la memoria cache, ha un potente processo di taglio batabase, e taglia una varietà di spessori diversi e diverse piastre, rapido funzionamento ed efficiente taglio

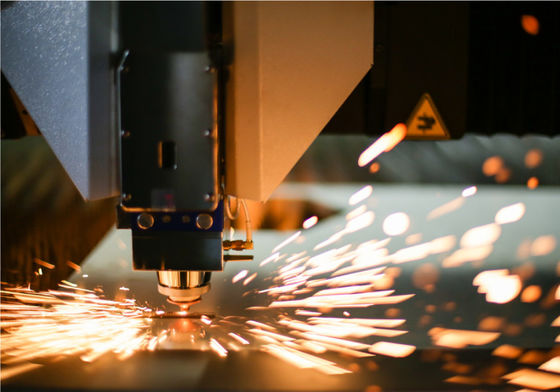

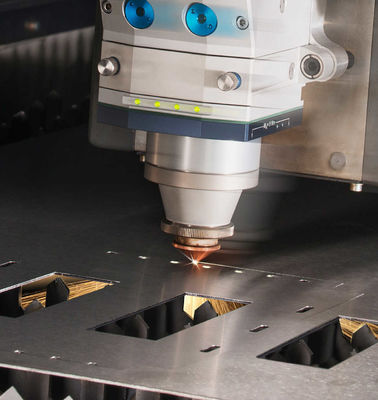

Testa di taglio laser
testa di taglio laser con funzione anti-incidente,
ben sigillato, resistente all'alta pressione, sistema di auto-tracciamento, anti-crash e sistema di arresto può proteggere una buona qualità di taglio e
Prolungare la durata della lente.
ben sigillato, resistente all'alta pressione, sistema di auto-tracciamento, anti-crash e sistema di arresto può proteggere una buona qualità di taglio e
Prolungare la durata della lente.
Fonte laser
1.basso consumo energetico: risparmio di energia e
proteggere l'ambiente
2Il tasso di conversione fotoelettrica è fino al 30-35%
3.basso consumo di energia elettrica, è solo circa il 30%-35% della tradizionale macchina di taglio laser CO2
4.Quasi manutenzione gratuita
5.Fino a 100000 ore di vita
Unità di raffreddamento ad acqua
Macchina di raffreddamento ad acqua, Grande capacità di raffreddamento, prestazioni stabili, senza problemi, qualità dell'acqua pulita, buon effetto di scambio termico con laser a fibra e segnale di collegamento per proteggere il laser
Guida lineare
Nel modo di movimento di rotolamento liscio di lineare
la differenza tra attrito statico e attrito dinamico è molto piccola, può essere ridotta a 1/20 ~ 1/40 di scivolamento
resistenza di attrito della guida, in modo da poter ottenere la precisione di posizionamento a livello di μm.
la differenza tra attrito statico e attrito dinamico è molto piccola, può essere ridotta a 1/20 ~ 1/40 di scivolamento
resistenza di attrito della guida, in modo da poter ottenere la precisione di posizionamento a livello di μm.
Controllo remoto
Il telecomando può liberare gli operatori dalla tastiera del PC, è più portatile e compatto, il che è conveniente e umanizzato.

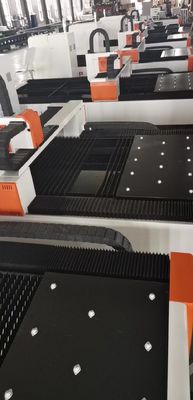

Mostra
Imballaggio del prodotto
